BMS
سیستم مدیریت ساختمان BMS یا Building Management System که گاهی با عنوان سامانه اتوماسیون ساختمان نیز شناخته میشود، سامانه ای بر پایهٔ رایانه است که برای کنترل و نظارت بر تجهیزات الکتریکی و مکانیکی درون ساختمان مانند تهویه، روشنایی، سامانه قدرت، سامانهٔ آتشنشانی و ایمنی در داخل ساختمانها نصب میشود. سامانه مدیریت ساختمان از دو بخش سخت افزار و نرم افزار تشکیل شده، سختافزارها معمولاً به صورت اختصاصی به وسیله میکروکنترلرها پیادهسازی میشوند و نرمافزارها نیز می تواند به صورت اختصاصی برای سامانه نوشته شوند یا از نرمافزارهای کنترل و مانیتورینگ برای کنترل ونظارت بر عمل کرد بخشهای مختلف استفاده شود.
ارتباط میان سختافزار و نرمافزار توسط دو نوع پروتوکل پیادهسازی خواهد شد.
پروتوکل های بیسیم مثل Wifi , Z-wave , Zigbee
پروتوکل های سیم دار مثل KNX , S-Bus , Buspro , BACnet , Modbus , DALI

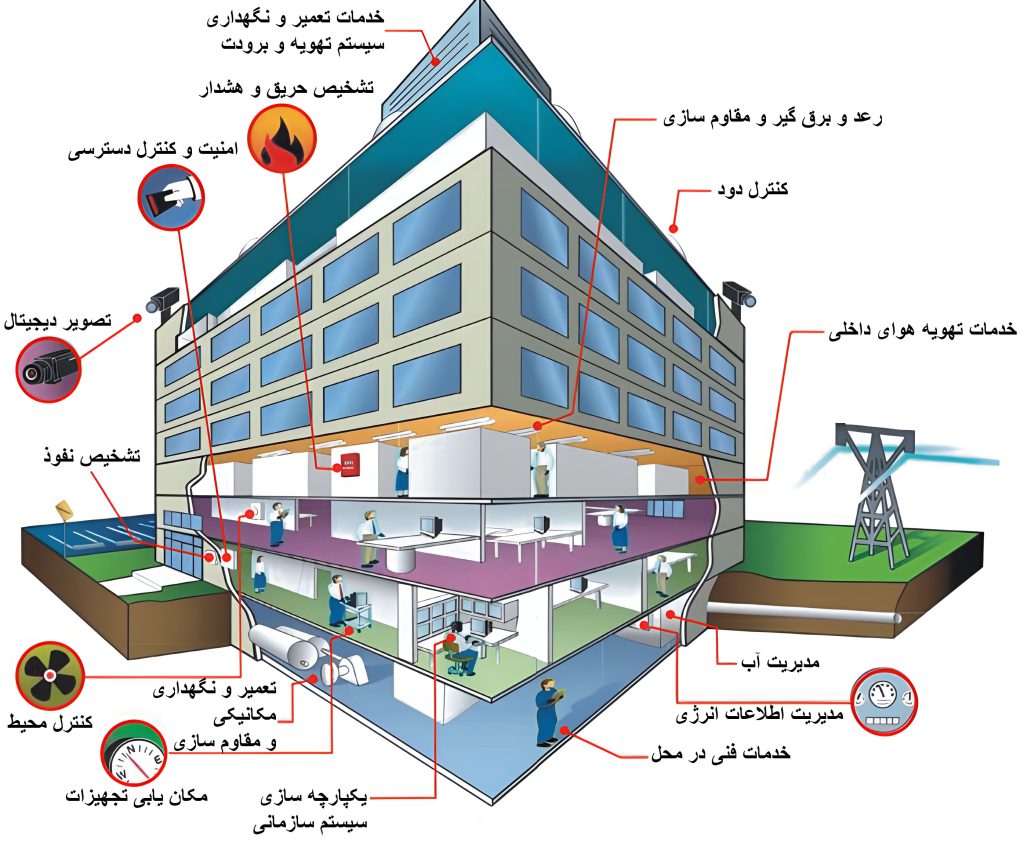

زیر سیستم های BMS
- سامانه کنترل دما و تهویه هوا
- سامانه کنترل روشنایی هوشمند
- سامانه دوربینهای مداربسته نظارتی
- سامانه کنترل تردد
- سامانه اعلام و اطفاء حریق
- سامانه توزیع دیتا
- سامانه خطوط تلفن
- سامانه آنتن مرکزی و توزیع سیگنال
- سامانه تغذیه اضطراری
- سامانه روشنایی اضطراری
- سامانه عکسالعمل خطر
- سامانه اندازهگیری و کنترل مصرف آب، گاز و برق
- سامانه یکپارچهسازی سامانهها

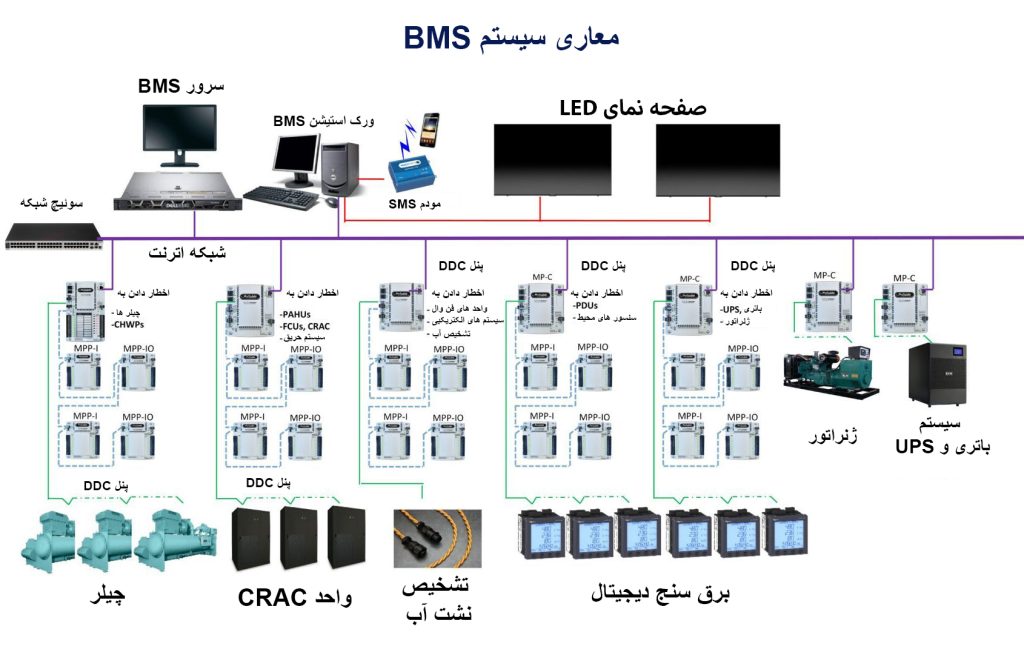

معماری BMS
سيستم های BMS اکثرا در سه سطح دسته بندی می شوند.
سطح ۱: وسائل و تجهيزات، حسگرها و اجزاء نهایی کنترل قرار می گيرند . سيستمهای E&M (ایستگاههای مهندسی و اپراتوری سيستم) در این بخش قرار دارند و از طریق ورودی و خروجي هایی به کنترلرهای یکپارچه منتقل می شوند. این انتقال ممکن است به طور مستقيم و یا از طریق تابلوهای طراحی شده صورت گيرد.
اجزاء پس از خاموش شدن سيستم وجود داشته و شامل سيستمهای I/O ، کنترلرها و نرم افزارهای ارتباطی با سطح ٢ می باشد و تمامی الگوریتمهای کنترلی و منطقی در این سطح انجام می شود.
سطح ٢: سطح کنترل نظارتی سطحی است که در آن ابزارهای نظارتی و مدیریت اطلاعات شامل HMI ها، سرورها، تجهيزات ذخيره سازی و ایستگاههای کاری اپراتورها و مهندسان که باید با سيستم BMS در ارتباط باشند، قرار دارد. ارتباط بين سطح یک و دو از طریق پروتکلهای استاندارد صنعتی انجام می پذیرد.
سطح ٣: نرم افزار کنترلی سيستمهای BMS هستند. این نرم افزارها دارای قابليتهای بسياری هستند و روی سرورهای مناسب نصب می شوند.

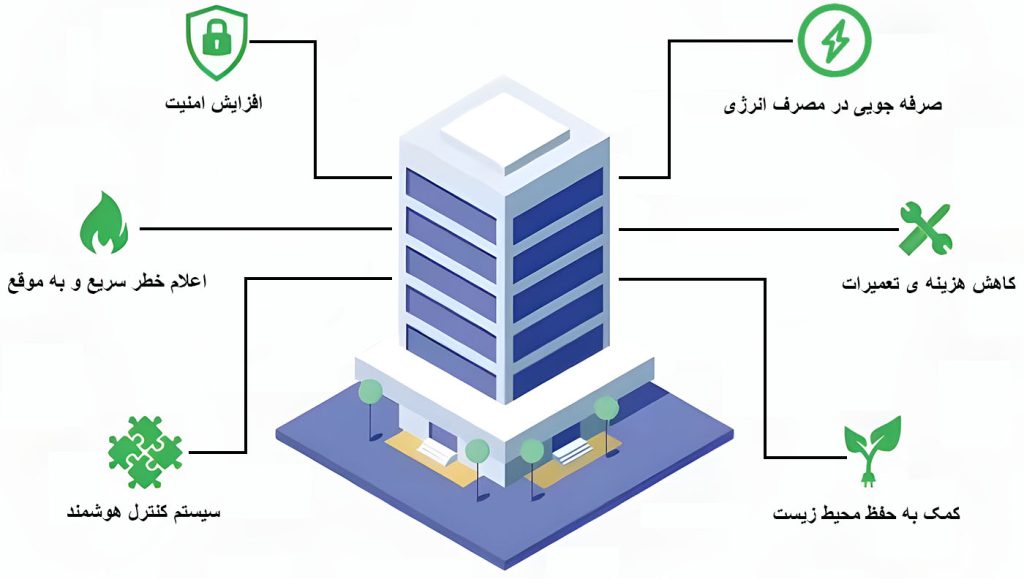

مزایای BMS
- ایجاد فضایی مطلوب برای اعضای ساختمان
- بهینهسازی و صرفهجویی در مصرف انرژی
- عدم نیاز به پیمان کار دائمی برای ساختمان
- کاهش هزینههای نگهداری و تعمیرات
- امکان مانیتورینگ و کنترل از طریق اینترنت برروی کامپیوتر یا تلفن همراه
- افزایش ایمنی با اعلام خطر سریع و به موقع در شرایط بحرانی
- کمک به حفظ محیط زیست با کاهش مصرف انرژی و تولید گازهای گلخانه ای
- ارائه یک سیستم کنترل هوشمند با قابلیت برنامهریزی زمانی برای عملکردها
نقش BMS در HVAC
فناوری h a v c) HVAC) مجموعه فن آوریهای مربوط به گرمایش ، تهویه و تهویه مطبوع است که شامل فناوریهای مربوط به ایجاد آسایش از طریق تهویه و تنظیم دما برای مطبوع سازی محیطهای داخلی ساختمان است.
سیستم BMS مسئولیت کنترل و نظارت سیستم های بزرگ مصرف کننده انرژی در یک ساختمان مانند سیستم های روشنایی ، آتش نشانی ، HVAC و ایمنی را بر عهده دارد.
