سیستم مدیریت انرژی ساختمان BEMS
مشاوره و طراحی پروژه سیستم مدیریت انرژی ساختمان BEMS و اجرای زیرساخت و نگهداری و تعمیرات
BEMS
BEMS یک زیرمجموعه از سیستم مدیریت ساختمان BMS است ، و هدف آن بیشتر مدیریت انرژی ساختمان است و توجه و تمرکز آن بر روی مصرف انرژی ، تجهیزات انرژی بر و کنترل آنها است. در سامانه BEMS ممکن است از دستگاه های اندازه گیری مصرف انرژی استفاده شود و برای کنترل و کاهش مصرف انرژی (برای نمونه کنترل دیماند مصرفی یا کنترل روشنایی ساختمان و …) یک سری اندازهگیری ها و گزارشات تهیه شوند و به شکل هوشمند فرمانهای کنترل لازم صادر شود. سیستم های سرمایشی و گرمایشی شامل:
۱-تجهیزات مرکزی مانند چیلر ، دیگ آبگرم ، پمپ های سیستم ، برج خنک کن و … که در موتورخانه هستند.
۲-تجهیزات محلی مانند فنکوئل ها ، کولرهای پنجره ای و هواسازها هستند.
مزایای BEMS
با وجود سیستم مدیریت انرژی ساختمان BEMS , اعمالی که پیش از آن توسط خود ساکنین انجام می شد, دیگر توسط این سیستم هوشمند انجام می شود. همچنین هزینه های که جهت مصرف انرژی صرف می شود, تا حد بسیار زیادی کاهش پیدا خواهد کرد.
با وجود این سیستم ها, در هر لحظه قادر هستید بر شرایط آسایشی نظارت کامل داشته باشید و به شکلی بر آن ها کنترل کنید که بتوانید در شرایط ایده آلی کار کنید. برای رسیدن به این شرایط مطلوب نیاز به تجهیزات نرم افزاری و سخت افزاری داریم که بتوان با جمع آوری اطالعات و داده ها, آن ها را به سیستم مرکزی فرستاد. با اجرای این عمل, روند مدیریت و کنترل سیستم به خوبی پیش خواهد رفت.
همچنین سیستم مدیریت انرژی ساختمان BEMS می تواند به صورت خودکار عمل کند, به این صورت که اگر در محیط ساختمان, تغییری در یك وضعیت به وجود بیاید, سیستم قادر است که به صورت خودکار وضعیت را بررسی کرده و خود را با شرایط سازگار کند.

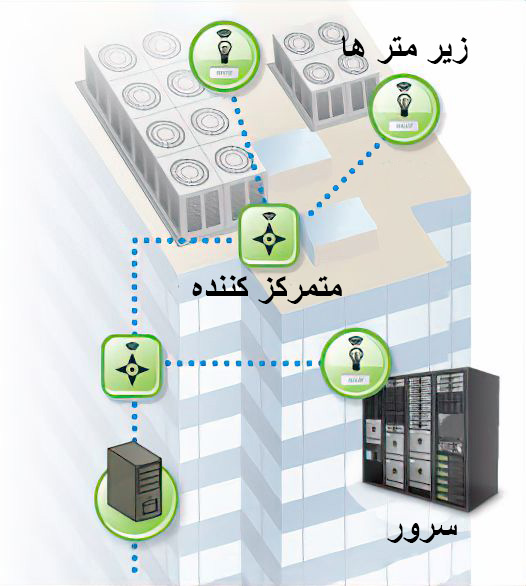

معماری BEMS
بخش اول:
تجهیزات و وسایلی همچون اجزاء نهایی کنترل و حسگرها در این بخش قرار گرفته اند. همچنین ایستگاه های مهندسی و اپراتوری سیستم در این قسمت قرار دارند. این سیستم از طریق ورودی و خروجی هایی که در سیستم طراحی شده است به کنترلرهای یکپارچه منتقل خواهند شد. این انتقال به دو صورت انجام می شود: از طریق تابلوهای طراحی شده و یا به طور مستقیم.
بخش دوم:
به عنوان سیستم کنترل نظارتی سطحی شناخته می شود. این بخش شامل تجهیزات ذخیره سازی , سرورها و مدیریت اطلاعات و ابزارهای نظارتی و همچنین HMI ایستگاه های کاری اپراتورها می باشد در این بخش مهندسان با سیستم BEMS در ارتباط هستند از طریق پروتکل های استاندارد صنعتی میان بخش اول و دوم ارتباط برقرار کرده اند.
بخش سوم:
نرم افزاری که در سیستم مدیریت انرژی وجود دارد , دارای قابلیت های BEMS ساختمان بسیار زیادی است. این نرم افزارهای پرکاربرد در بخش سه قرار گرفته اند. نصب این نرم افزارها بر روی سروهای مناسبی انجام می شود و دارای یك سری شرایط هستند.
لایه های BEMS
مدیریت در BEMS
بالاترین سطح یك سیستم هوشمند را می توان الیه مدیریت دانست. نظارت در این الیه توسط نرم افزارها انجام می شود. منظور از واژه نظارت این است که در فرآیندها در الیه های کنترل و اتوماسیون به وسیله ی تجهیزات هوشمند انجام می شود و تنها توسط نرم افزارهای مدیریتی پرامتردهی و تنظیمات انجام می گردد.
سیستم مدیریتی چهار وظیفه ی مهم دارد که این وظایف عبارت اند از:
1-مانیتورینگ
2-گزارش گیری
3-کنترل مرکزی
4-بهینه سازی

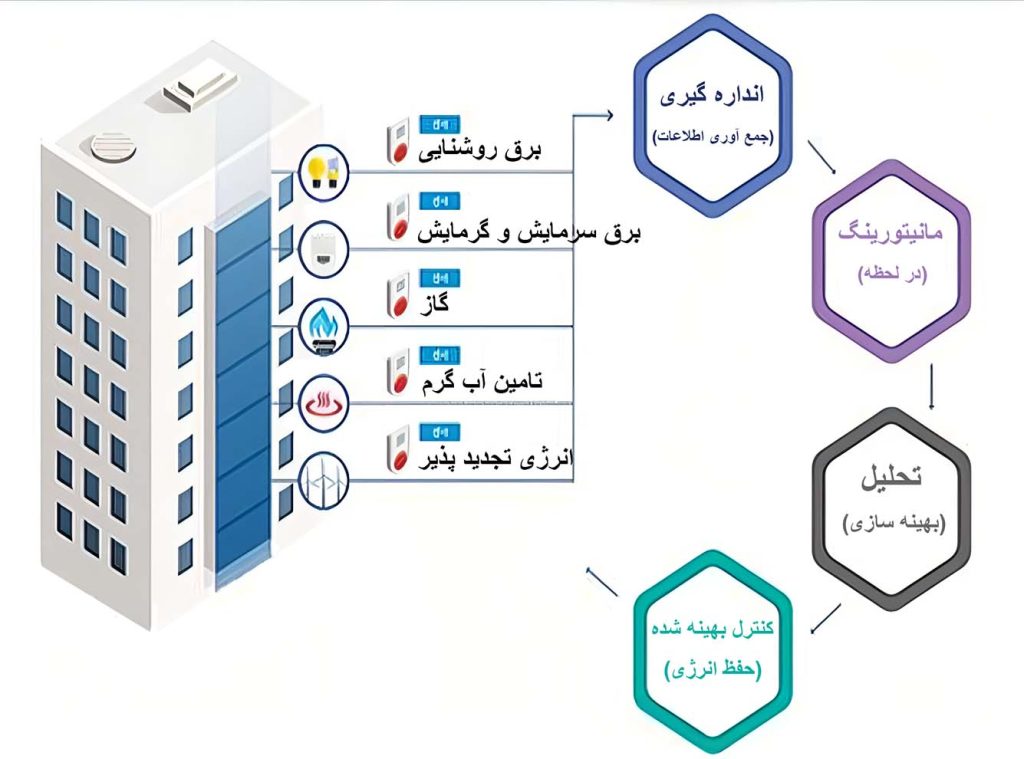

اتوماسیون در bEMS

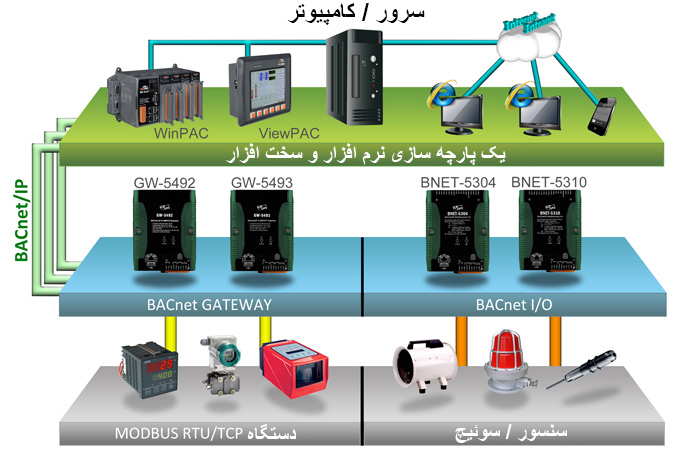

امروزه بیش تر در اتاق های هواساز و موتورخانه به منظور اتوماسیون هواساز , بویلر , پمپ های آتشنشانی , چیلر و ژنراتور از فرایند های اتوماسیونی استفاده می شود. از یك کنترلر مستقل برای هر کدام از این تجهیزات استفاده می شود. و تعدادی سنسور به هر کنترلر متصل می شود به عنوان مثال در یك موتورخانه ساده , کنترلر اطالعات را از قسمت هایی همچون سنسور دمای آب گرم سیستم گرمایشی , سنسور دمای بیرون از ساختمان گرفته و پمپ ها و مشعل های بویلر را کنترل می کند و پروتکل استانداری که برای اتوماسیون ساختمان وجود دارد BACnet و LonWorks می باشد.
کنترل در BEMS
فرآیندهای کنترل بیش تر برای سیستم HVAC مورد استفاده قرار می گیرد. به عنوان مثال می توان گفت که سنسورهایی که جهت سیستم برودت نصب شده اند , در زمانی که افراد در محیطی قرار دارند چیلر را در حالت حداقل روشن کرده , و دمای اتاق را با توجه به تعداد افراد به صورت استاندارد نگهداری می نماید.
